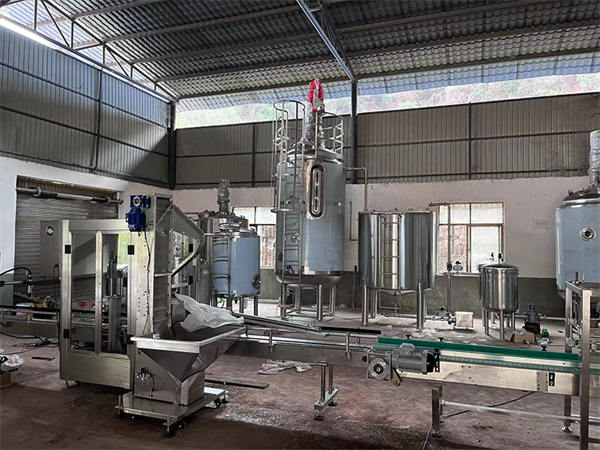

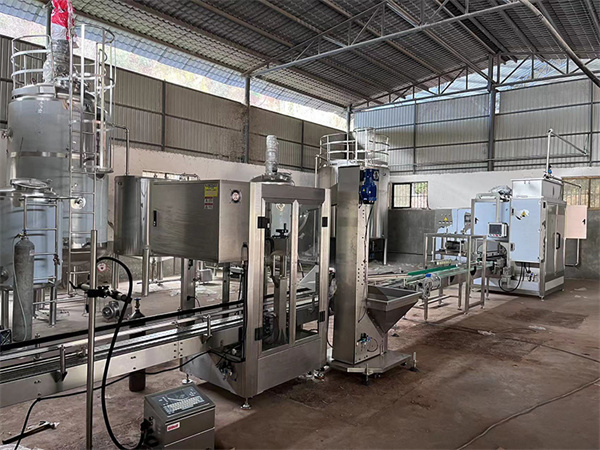

一、液体肥灌装包装生产线,氨基酸水溶肥成套设备规定功能、流程与设备配置

1. 流程：

爬斗提升机将物料提升进入反应釜―粗细两道过滤---中间储罐---大桶灌装---压盖---成品输出。

2.设备配置：

爬斗提升机                                                            1套

过渡斗及支架       1套

3立方反应釜                                                           1台

转子泵及管道                                                    1台

双联过滤器（80目、150目）                                             1套

3立方中间储料罐 1套

4头大桶灌装线                             1套

总控制柜                                                              1套

3.设备介绍及要求：

• 液体肥灌装包装生产线,氨基酸水溶肥成套设备反应釜

    规格3000L,立式，三层带搅拌带保温，材质：内外锅采用304不锈钢，外保温板不锈钢，保温材料岩棉。钢板厚度：内5mm夹套4mm2mm；

加热方式：电加热，加热功率总72KW（分四段控制，每段功率为18kw）

搅拌装置：电机功率5.5KW，60r/min；

进出口：固体进料口一个，液体进料口3个（预留孔直径50mm），出料口1个；

• 转子泵

1.电机功率：5.5kw ，流量：＞10m3/h，出口压力0.1-0.6mpa,全不锈钢结构。可与计量高位搅拌缸料位感应开关联动实现自动控制泵送工作启停，无需人工干预。该机适用于各类流体的自动泵送。耐高温、对泵送物料无破损、运行平稳、无噪音；便于维护。

2. 功率5.5kw ，流量＞10m3/h，出口压力:0.1-0.6mpa,全不锈钢结构。

• 双联过滤器

分为粗细两级过滤，*级为80目不锈钢过滤网，第二级为150目不锈钢；密封垫为食品级耐温耐油硅橡胶，过滤通量与整条生产线匹配。过滤能力10m3/小时，过滤面积0.3m2。

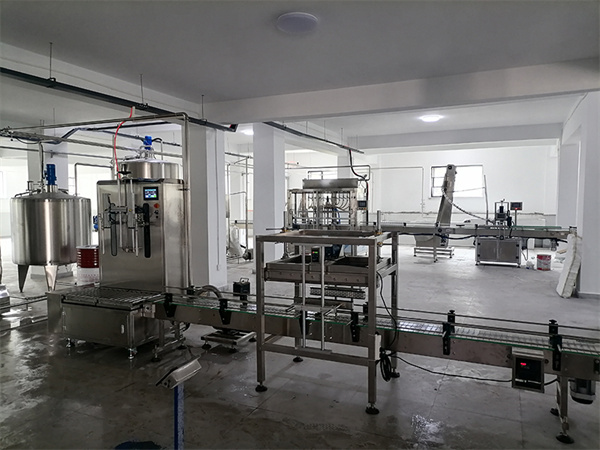

• 称重式灌装机

①称重式自动灌装机，由直线排列的秤台(带辊道)，链条推杆进出瓶机构，快、慢速灌装(带气缸下潜)机构，进料过渡料箱，称重控制仪表及可编程控制单元组成。该液体灌装秤可以满足多种液体自动灌装的需要，可满足无泡沫、有泡沫液体的灌装。

②设备特点:

a) 采用陕西中航电称重传感器和专业控制仪表，确保了灌装计量的高精度。

b) 采用快、慢速灌装阀，在保证计量精度的同时不影响整体灌装的速度。配备电机驱动灌装头下潜机构，平稳下潜，采用液面上或液面下灌装。

c) 灌装头加可转动接液杯，灌装完成后接液杯将灌装头上残留的物料收集住，防止物料滴漏污染瓶口。

d) 称重控制仪表具有标准RS -485接口，系统采用数字控制，调整及设定均在触摸屏中实现。可设定毛重或净重方式灌装，实际灌装量即时在触摸屏中显示，方便直观。

e) 空桶检测，无桶不灌装；防撞桶设计。

f) 独立电气箱密封设计，布局合理，方便检修，主要部件（PLC可编程控制器、人机界面、变频器、开关电源等）均选用法国施耐德*进口品牌元件，确保了设备的稳定运行。

• 自动压盖机

①自动塑料桶滚压压盖机主要用于开口桶、涂料桶、润滑油桶、包装桶、油漆桶、手提桶（方便桶）系列的标准桶封盖的*工具。

②广泛用于制桶、制罐、润滑油、涂料、化工、石油、粮油、等液体包装行业的*用品。

③压盖机是专门为通用的标准桶封盖而设计的。它的结构合理、制作精美、外形美观、操作方便。用户开始使用时，只要调整好主轴上的螺母位置后便能正常使用。辊道自动输送及自动光电感应。

④主要零件采用钢材做成，具有坚固耐用、磨损小、机械强度高、不易折断、封盖严密等优点。

⑤压盖方式：两次压盖（先压一半、再压一半）。

⑥控制方式：电子―气动控制

⑦输送方式：辊道自动输送具备压盖时间可调，排气功能，无鼓桶盖现象。压盖紧密，无泄漏自动感应光电。

二、主要技术参数

1.灌装范围：10－20L ；

2.计量精度：±0.2%(注：灌装精度取决于物料的粘度以及物料供给的连续性和稳定性）；

3.灌装速度：≥8桶/分钟/四头（20L）
